今天我們來繼續討論編織填料的安裝，上一期我們已經向大家詳細地介紹了閥門編織填料的切割與安裝。
編織填料安裝細節
上一集講述的編織填料切割安裝，一般發生在閥門適用現場，而閥門制造廠的填料安裝，一般采用壓制填料環，無論是采用編織填料壓制還是石墨壓制環。在安裝時，可以采用單道疊加安裝，或者整套壓入。

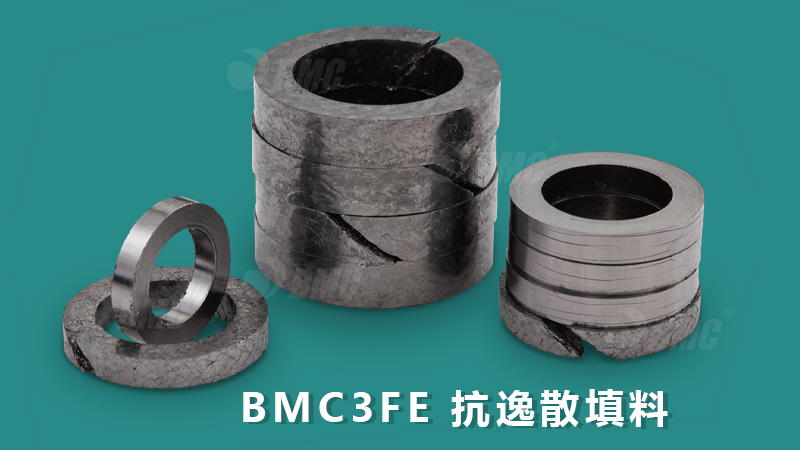

BMC3FE：中間為整體的編織填料壓制環，右邊為石墨填料環
編織填料環與石墨填料環

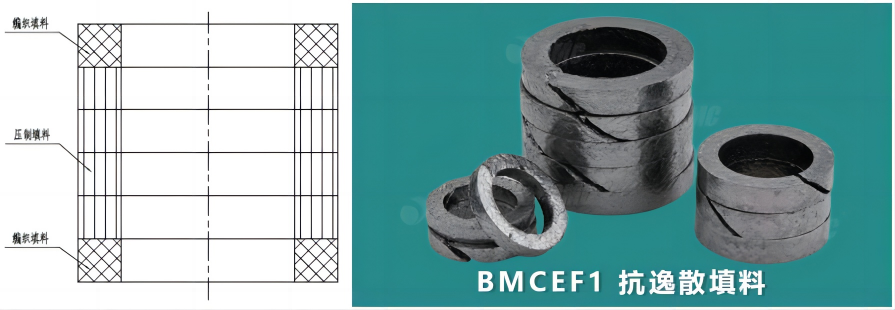

在石墨填料環安裝的時候，我們需要在上下兩端安裝編織填料，起到抗擠出的作用，中間可以用純石墨壓制的填料環。
如上圖所示，填料壓入填料函以后，接下去要通過這個壓蓋來壓緊這個填料，我們?cè)谶@個地方一般是有兩顆螺栓，通過這樣的壓蓋對填料進行軸向壓縮，由此產生徑向的密封工作。
加載壓緊和閥桿動作
填料加載壓緊有幾個方法
加載方法一
對整個填料組件壓縮，如果可能記下壓蓋螺母的轉矩值。將閥桿上下運動5~6次 (最終閥桿處于向下的位置)。每次運動后都要重新將壓蓋螺母擰緊至原先記錄下的轉矩值。
加載方法二

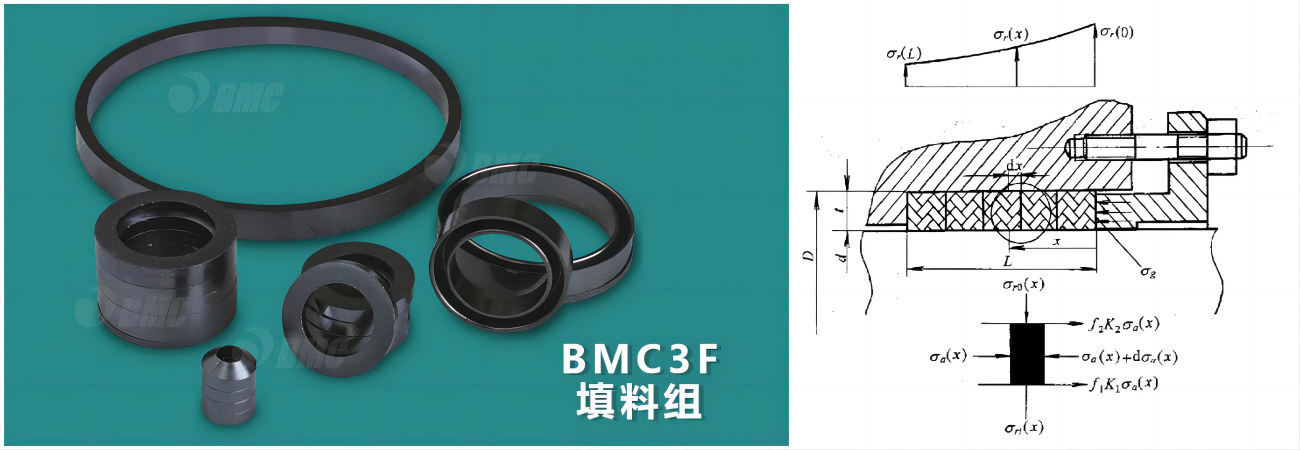

根據我們前面講的密封填料的應力特征分析，根據介質壓力所用填料的基本特性（壓縮率、測壓系數、摩擦系數），對這個所需要的密封的工作應力σg進行計算，然后我們就知道這個總的載荷需要有多大。
將閥桿上下6次(最終閥桿處于向下的位置)。每次運動后都要重新將壓蓋螺母擰緊至原先記錄下的轉矩值，這樣我們基本完成了安裝過程。
妙 懂 密 封
密封泄漏 寶驊解決，希望這個系列的知識點能對你有所幫助！如還有對密封領域技術方面存在疑惑，敬請關注我們蘇州寶驊，歡迎咨詢及評論留言！謝謝大家，下期再見啦！
