法蘭與墊片

法蘭密封面類型

上一期我們已經對平面法蘭密封結構、凹/凸面法蘭密封結構進行了概述。在本期，我們會繼續探討法蘭密封面結構類型。

法蘭密封面的結構型式

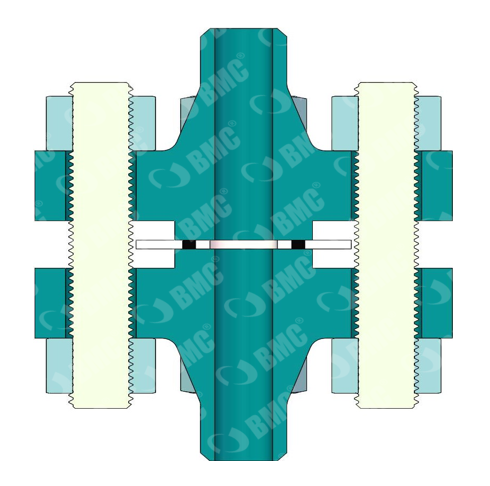

突面法蘭密封結構（RF）

這是突面法蘭的密封結構型式（RF）。其特點是在對面一對法蘭上都有一個突臺，密封面可設置在此突臺上。墊片可選用多種類型，如金屬纏繞墊、包覆墊和金屬石墨墊片。

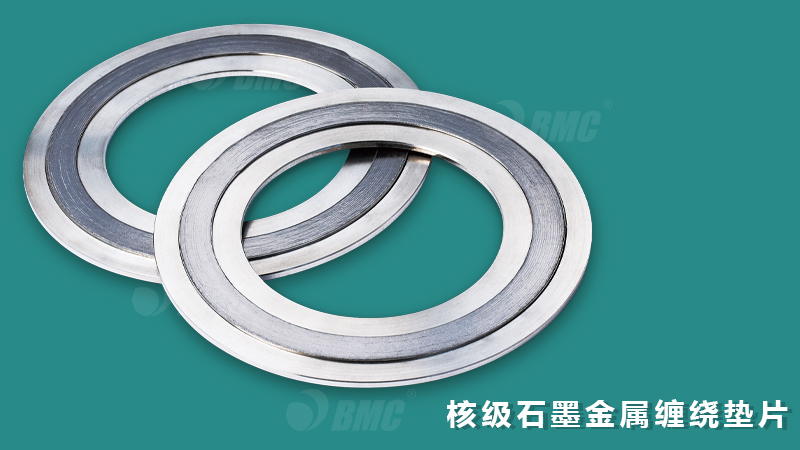

BMC金屬纏繞式墊片

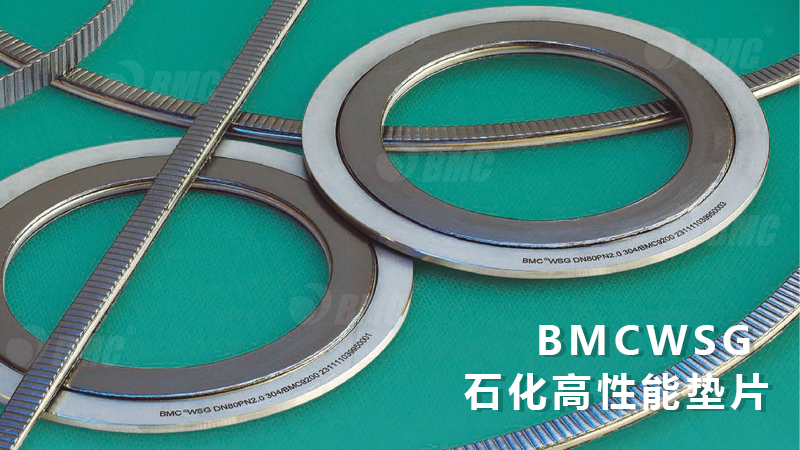

BMCWSG：提供了大口徑石墨金屬?gòu)?fù)合墊片解決方案

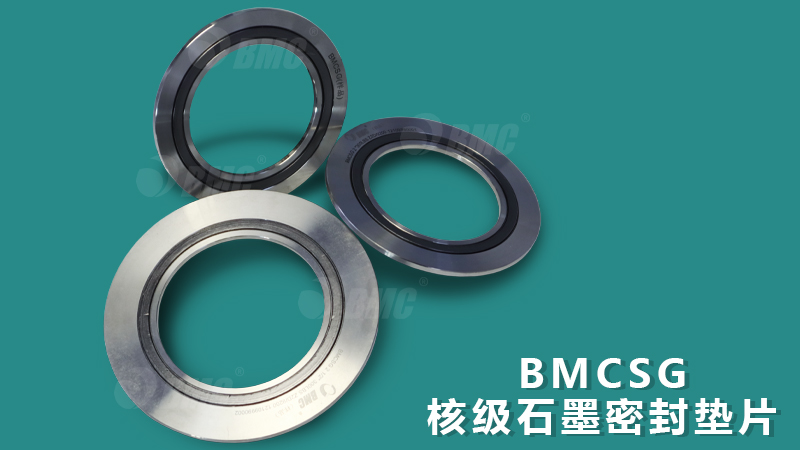

BMCSG：金屬+石墨墊片

墊片的外徑通常與螺栓內側接近或接觸，以實現墊片安裝時的定位。這種法蘭密封結構廣泛應用于管法蘭和設備法蘭，尤其適用于中高壓應用場景。

法蘭密封面的結構型式

榫/槽面法蘭密封結構（TG）

這是榫槽面法蘭的密封結構型式（TG），如上圖所示，一側有凸圓，另一側有凹槽，密封件置于凹槽中。其密封結構能承受比RF法蘭結構更高的介質壓力，但拆卸時需清理凹槽，相對復雜。由于密封件技術的進步，這種密封結構形式現在應用較少。

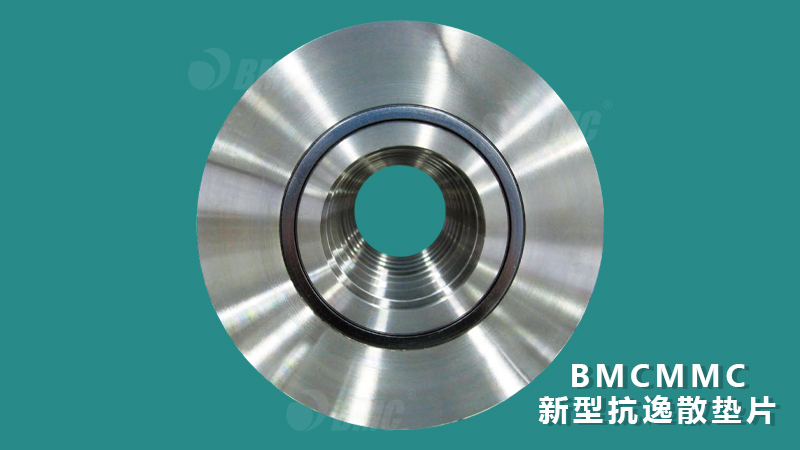

BMCMMC：金屬碰金屬結構

妙 懂 密 封

密封泄漏  寶驊解決，如有對密封領域技術方面存在疑惑，敬請關注我們蘇州寶驊，歡迎咨詢及評論留言！謝謝大家！下一期我們會繼續講述法蘭密封面的結構型式，下期再見啦！
